Sdružit primární okruh lze pomocí rozdělovače/sběrače, sběrné kruhové šachty či pomocí GT-Wall a G-Floor systému.

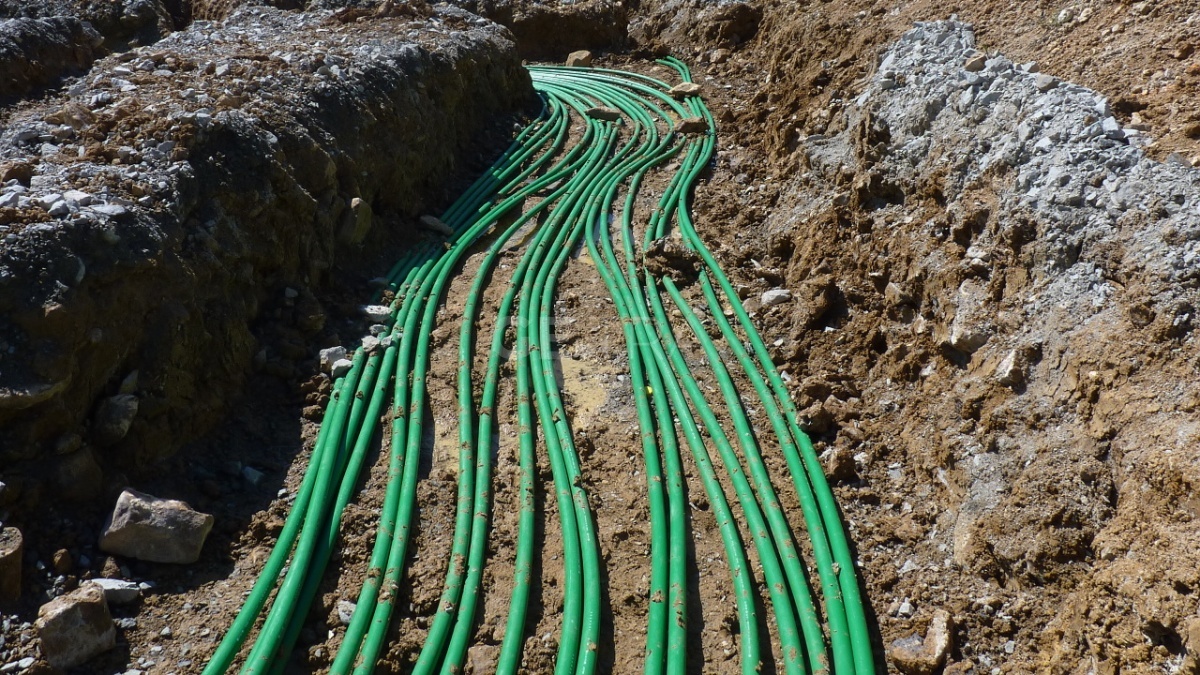

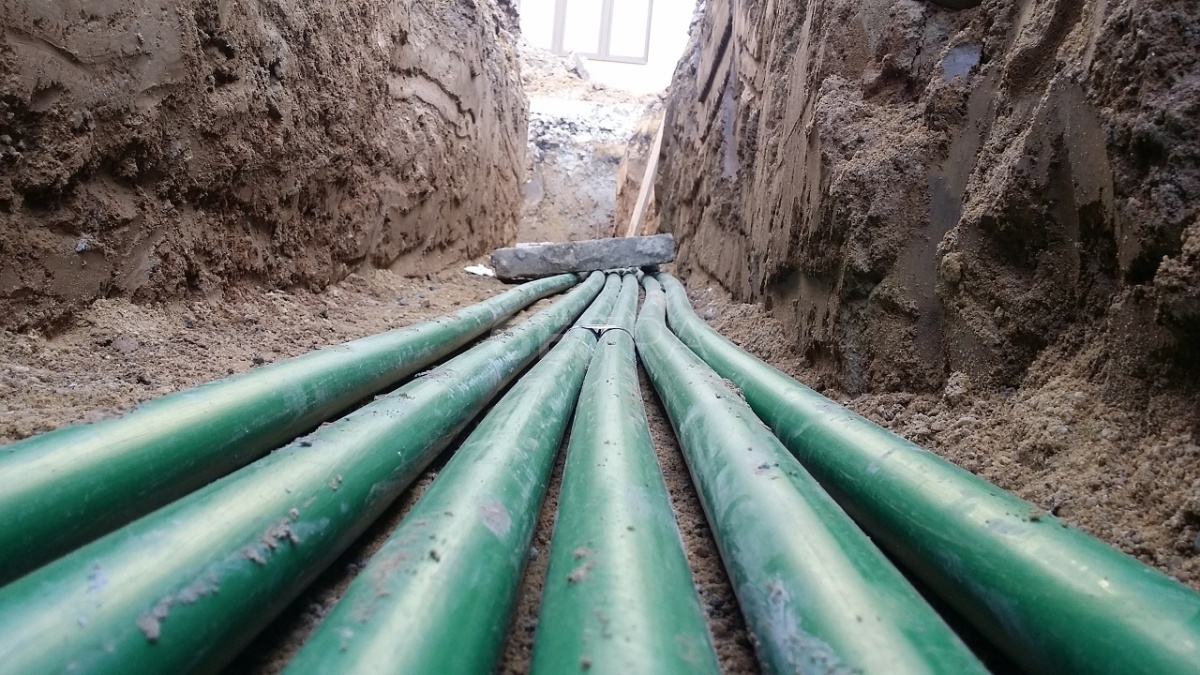

Rozdělovač/sběrač primárního okruhu má za úkol sdružit a následně rozdělit provozní kapalinu, která proudí v potrubí jednotlivých větví zemních plošných kolektorů nebo geotermálních vertikálních sond. Správně navržený rozdělovač/sběrač nesmí ovlivňovat průtokovou rychlost nemrznoucí směsi a nesmí způsobovat zvýšení tlakové ztráty v systému. Je proto nezbytné, aby tělo rozdělovače/sběrače bylo dimenzováno s ohledem na průtok a optimální rozdělení proudění. Optimalizací odporu v rozdělovači/sběrači lze dosáhnout snížení příkonu oběhového čerpadla a zvýšení celkové účinnosti celého zařízení (COP).
Rozdělovač/sběrač primárního okruhu je sestaven z PEHD potrubí o tlakové odolnosti PN16, které je dle směrnice VDI nejvhodnějším materálem. Tento systém zahrnuje výstupy s převlečnou maticí, kulové kohouty, redukce/převlečné matice pro připojení páteře a výstupy pro osazení odvzdušňovacího ventilu, teploměru či manometru. Tento systém je v provozu několik desetiletí, a proto je klíčovým aspektem výběr materiálů, které tvoří celý systém RS. Armatury používané na rozdělovači/sběrači musí být odolné vůči teplonosným nemrznoucím směsím a odolat teplotám pod bodem mrazu.
2) KRUHOVÁ ŠACHTA

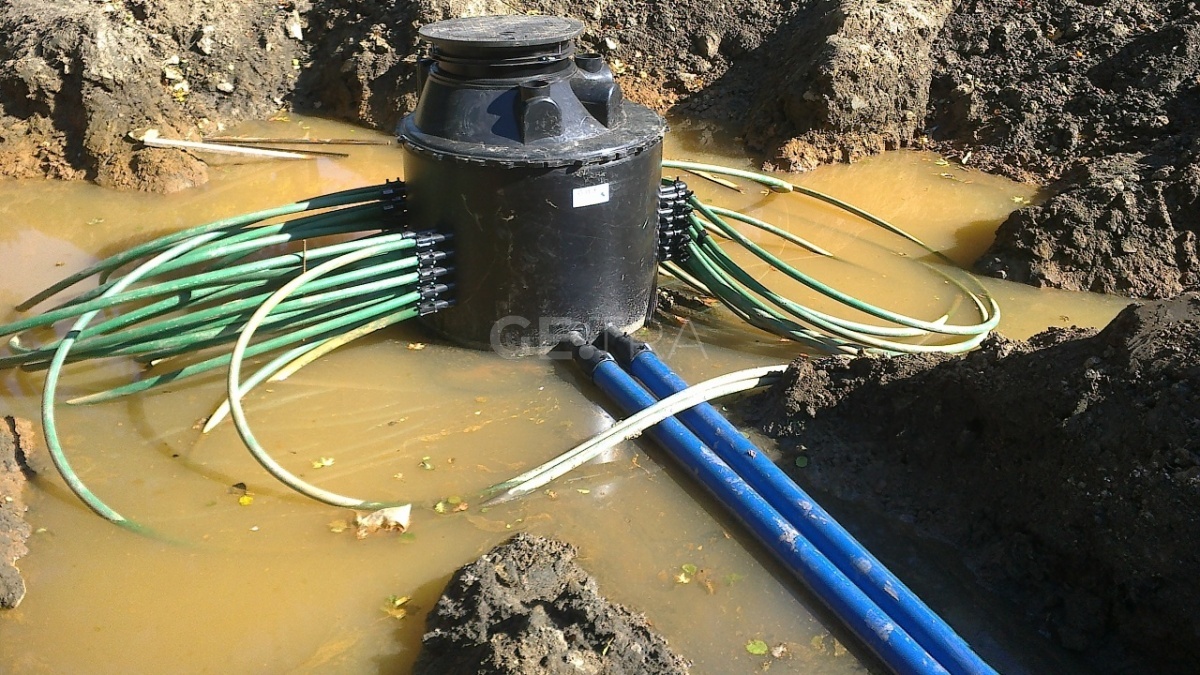

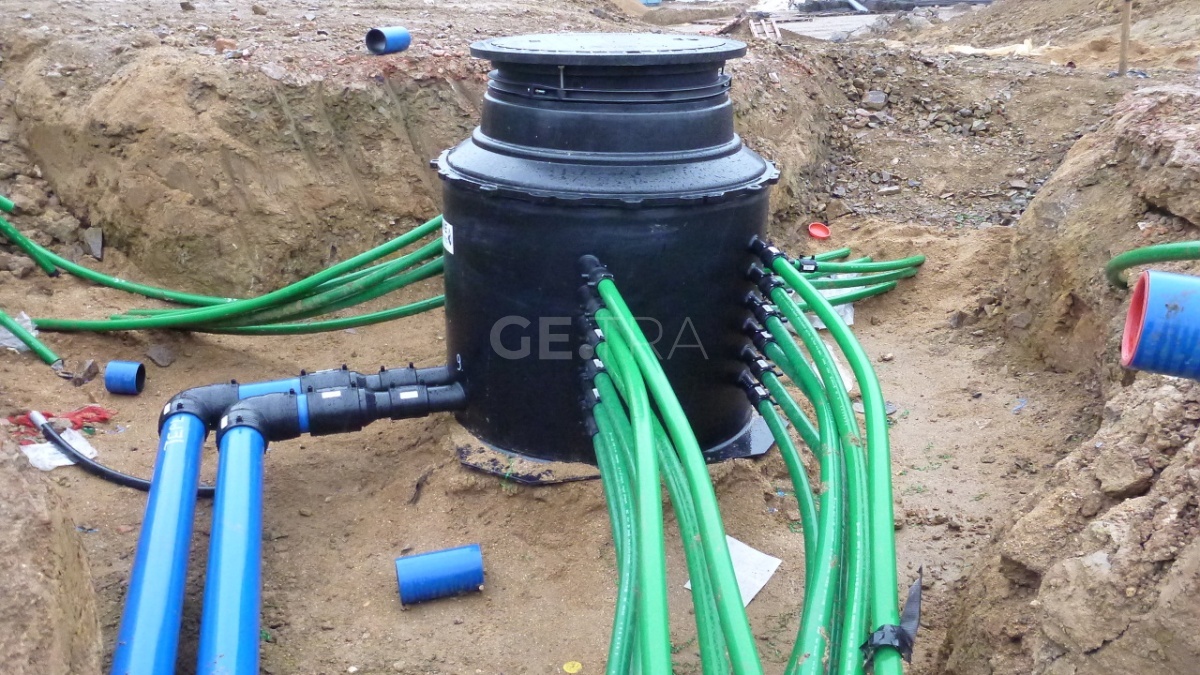

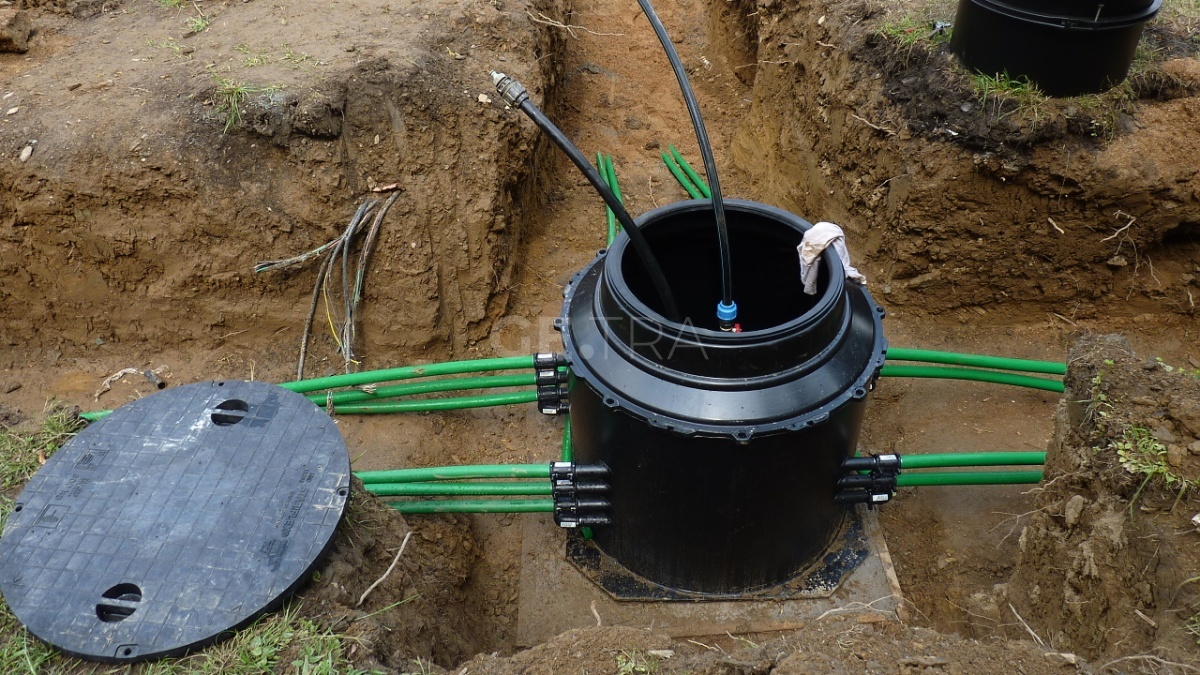

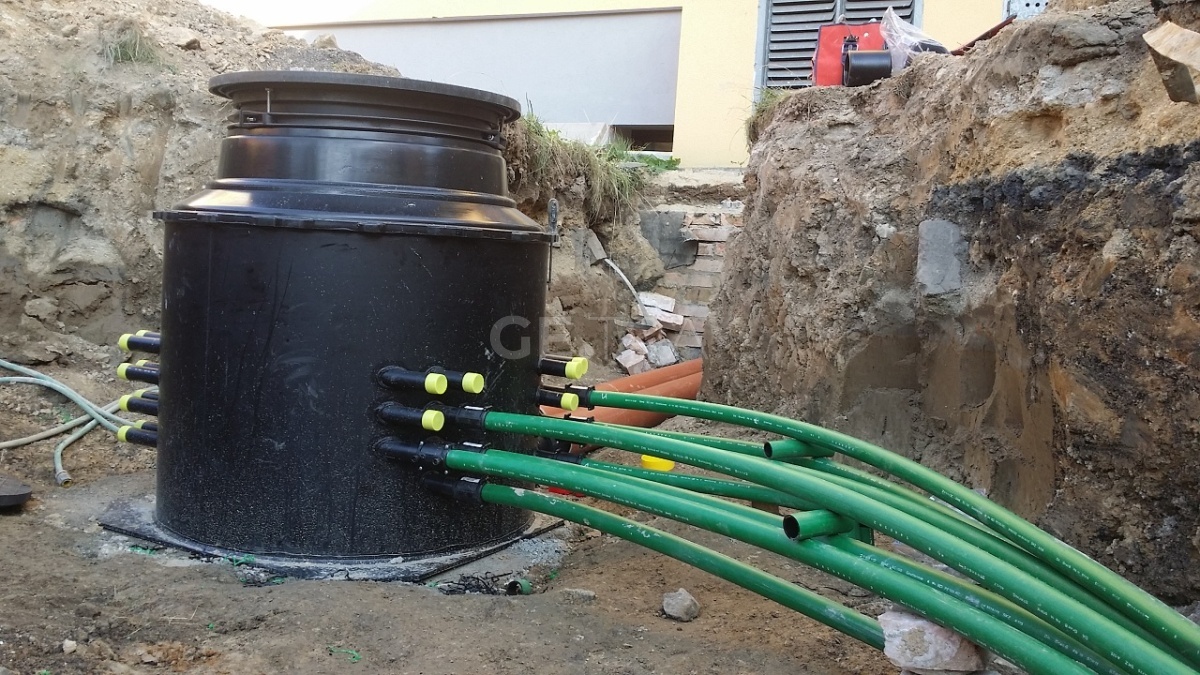

Kruhové sběrné šachty jsou vysoce efektivní řešení pro instalace tepelných čerpadel země-voda. Uvnitř sdružují primární okruh ve sběrné šachtě mimo objekt, což přináší řadu výhod:
- Úspora místa v technické místnosti.
- Výrazná úspora materiálu (potrubí, nemrznoucí kapalina, izolace, prostupy zdí).
- Výrazné snížení ceny za provedení prací (výkop, řešení prostupů zdí, izolační práce).
- Menší počet otvorů ve zdi (napojování hydroizolace).
- Minimální možnost kondenzace vody na potrubí při špatně provedených izolačních pracích.
- Mají odolnou konstrukci, která je odolná vůči vnějšímu tlaku zeminy.
- Jsou vyrobeny z polyethylenu, který je snadno svařitelný s potrubím.
- Mají širokou škálu variant, které umožňují splnit požadavky různých instalací.
Společným prvkem pro všechny typy šachet je:
- Možnost volit výstupy d32/d40 pro připojení vrtů/plošných kolektorů
- Rozdělovač osazen plastovými kulovými kohouty
- Sběrač osazen průtokovými regulátory (na žádost pro malé instalace PLK může být rovněž kulovými kohouty)
- Samozřejmostí je možnost připojení odvzdušnění případně napouštění primárního okruhu na 1" kulový kohout
- Připojení potrubí plošných kolektorů/vrtů anebo páteřního vedení je jednoduché díky výstupům přesahující šachtu
- Stačí pouze svařit potrubí pomocí elektrotvarovek
- Plastové kulové kohouty jsou s teplotní odolností -10°C
- Povedení z polyethylénu, který je snadno svařitelný s potrubím (všechny výstupy šachty jsou obvařené se šachtou)
- Vnitřní průměr šachty je pro lepší orientaci uveden v popisu šachty
ROZDĚLENÍ KRUHOVÝCH ŠACHET
Kruhové sběrné šachty lze rozdělit podle několika parametrů:
- Průměr - šachty jsou dostupné v průměrech od 400 mm do 2500 mm.
- Výška - šachty jsou dostupné ve výškách od 550 mm do 2000 mm.
- Pojízdnost - šachty lze vyrobit s různými stupni pojízdnosti, od 250 kg až po 40 tun.
- Výstupy - šachty lze dodat s různými výstupy pro připojení primárního okruhu.

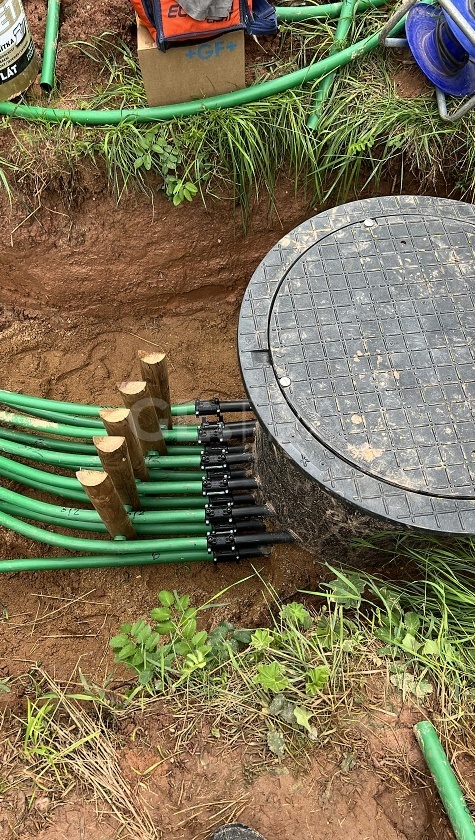

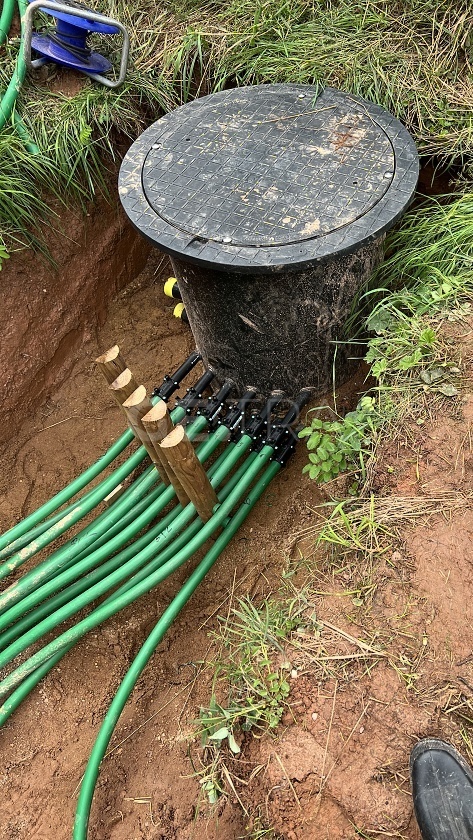

Nejmenší, nikoliv však nejnižší z nabídky sběrných šachet německé společnosti GRATEC GmbH. Průměr těla šachty je 400 mm, výška šachty je 750 mm. Šachta bývá standardně naskladňována ve vertikálním provedení (GT400-V), na objednávku lze ale dodat i horizontální provedení (GT400-H) anebo zkrácenou verzi s výškou 550 mm. Její provedení umožňuje osadit max. 6 okruhů (GT400-V).
VLASTNOSTI A VÝHODY:
- Snadná manipulace a rychlá instalace = 1 osoba
- Ideální poměr cena/výkon pro menší aplikace do sdružení 6 okruhů
- V základním provedení s pojízdností 1,5 t (v ceně)
- Standardně skladem v Liberci provedení GT400-V s průtokoměry a výstupy d32/d40, výstup na páteřní vedení d50 (páteřní vedení d40 nebo d63 lze připojit pomocí el.redukcí)
KRUHOVÁ SBĚRNÁ ŠACHTA GT612/695
Střední kruhová sběrná šachta. Průměr/výška šachty je 612 mm/800 mm (GT612) anebo 695 mm/760 mm (GT695). Šachta se dodává na objednávku pro různé typy instalací. Lze ji nechat vyrobit s jednostranným/oboustranný/přímým připojením. Zákazník vybrat výstup na páteřní vedení (d63-d75-d90)...další rozšíření/zúžení průměru připojení je možné provádět elektrotvarovkami přímo na stavbě. Její provedení umožňuje osadit max. 6 okruhů v jednostranném/přímém provedení (GT612) anebo max. 12 okruhů v oboustranném provedení (GT695). Šachtu lze osadit variantně uzavíráním páteřního vedení.
VLASTNOSTI A VÝHODY:
- Snadná manipulace a rychlá instalace = 1 osoba
- Ideální poměr cena/výkon pro aplikace do sdružení 5-12 okruhů
- Širší šachta pro snadnější přístup k průtokovým regulátorům
- Lze dodat i s pojízdností víka 1,5 t - 40 t
KRUHOVÁ SBĚRNÁ ŠACHTA GT640, 940, 1225, 1500, 1800, 2000, 2500
Sběrné šachty GT se standardně dodávají s teleskopickým-flexibilním tubusem s víkem. Šachtu GT je možné na přání dodat i v provedení pro zabudování do základové desky objektu (pevná konstrukce šachty bez teleskopu). Základní zatížení šachty GT je 250 kg. Zatížení je možné navyšovat podle potřeby objednáním pojízdností nápravou vozu do 1,5 t / 12,5 t / 40,0 t. Výhodou provedení GT je možnost variabilně nastavovat pomocí teleskopického víka konečnou výšku šachty. Flexibilní provedení rovněž umožňuje odejmout teleskopickou část při instalaci, plnění a proplachu šachty a následném vyčištění šachty před jejím obsypáním. Lze ji nechat vyrobit s jednostranným/oboustranný/přímým připojením. Volitelný je i výstupy na páteřní vedení dle možností výrobce. Provedení šachet GT umožňuje osadit 2-80 okruhů u největší dodávané varianty. Do šachet je možné za příplatek nainstalovat uzavírací klapky po uzavření hlavního páteřního vedení.
VLASTNOSTI A VÝHODY GT640:
- Snadná manipulace a rychlá instalace = 1 osoba
- Ideální při řešení požadavku vysokého zatížení šachty při malé aplikaci TČ země-voda
- Lze dodat i s pojízdností víka 1,5 t
VLASTNOSTI A VÝHODY GT940 :
- Snadná manipulace a rychlá instalace = 1-2 osoby
- Ideální poměr cena/výkon pro řešení středně velkých instalací TČ země-voda
- Lze dodat i s pojízdností víka 1,5 t
VLASTNOSTI A VÝHODY GT1225 :
- Snadná manipulace a rychlá instalace vzhledem k rozsahu instalace = pouze 2 osoby
- Ideální pro snadný vstup a následný servis šachty pro řešení středně velkých a velkých instalací TČ země-voda
- Lze dodat i s pojízdností víka 1,5 t
VLASTNOSTI A VÝHODY GT1500, 1800, 2000, 2500:
- Nejkomfortnější šachty pro stavby, které se liší svou nadstandardní velikostí
- Největšími šachtami GT lze řešit většinu požadavků ať už na počet okruhů v jedné šachtě, provedení rozdělovače sběrače, směřování výstupů ze šachty atd.
- Záchytná oka pro zdvih a přesun šachty pomocí těžké technicky na stavbě
- Lze dodat i s pojízdností víka 1,5 t - 40 t
PŘEHLED KRUHOVÝCH ŠACHET:
| TYP KRUHOVÉ ŠACHTY | GT400 | GT612/695 | GT640, 940, 1225, 1500, 1800, 2000, 2500 |
| PRŮMĚR | 400 mm | 612/695 mm | 640/940/1225/1500/1800/2000/2500 mm |
| VÝŠKA | 750 mm | 800/760 mm | od 800 do 2000 mm |
| POJÍZDNOST | 1,5 t | 200 kg | 250 kg |
| VÝSTUPY NA KOLEKTOR | d32/d40 | d32/d40 | d32/d40 |
| VÝSTUP YNA PÁTEŘNÍ VEDENÍ | d50 (d63) | d63/d75/d90 | dle možností výrobce |
| POČET OKRUHŮ | 2-6 | 5-12 | 2-40 |
| VÝHODY | Snadná manipulace a rychlá instalace | Snadnější přístup k průtokovým regulátorům | Sdružení velkého množství okruhů |

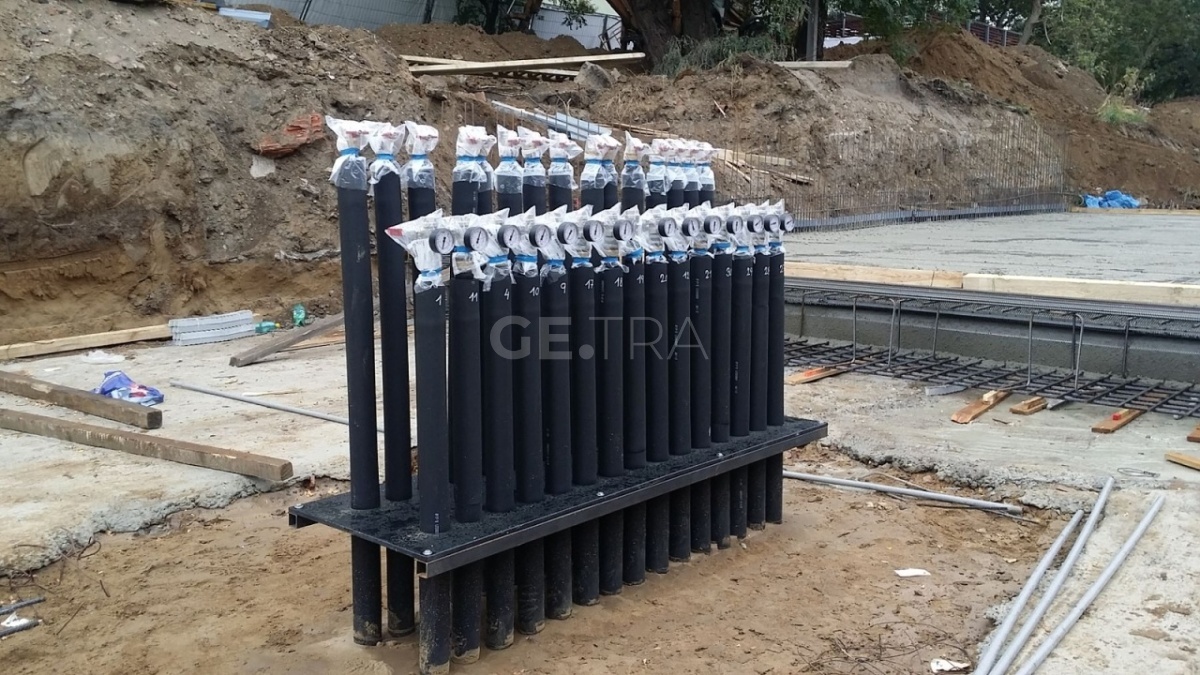

GT-Floor a GT-Wall představují komplexní řešení pro průchody geotermálních sond nebo energetických pilot skrze základovou desku nebo obvodovou zeď budov. Tento integrovaný systém poskytuje flexibilitu pro instalace jak do "černé vany" (s hydroizolací), tak do "bílé vany" (voděodolný beton), a to v rámci jednoho dodavatele. Díky této jednotné dodávce jsou všechny komponenty pečlivě synchronizovány, což zajišťuje bezpečné a efektivní využití geotermální energie.
- GT-Floor System
Tento systém je integrován do základové desky objektu. Je dostupný ve variantách vhodných pro oba typy van - jak pro bílou vanu s voděodolným betonem, tak i pro černou vanu s deskou připravenou pro napojení hydroizolace. Prostupová deska může být vyrobena s výstupy potrubí PEHD o průměrech d25 nebo d32 pro připojení energetických pilot. Další možností je výroba prostupové desky s výstupy potrubí PEHD o průměrech d40 nebo d50 pro napojení geotermálních vrtů, buď umístěných pod základovou deskou objektu, nebo mimo objekt.
- GT-Wall System
GT-Wall System umístěn v obvodové zdi objektu nabízí stejné varianty jako GT-Floor System pro obě typy van - bílou vanu s voděodolným betonem a černou vanu s deskou pro hydroizolaci. Pro tento systém lze také objednat pevně svařené nebo volně posuvné desky jako doplněk k systému ztraceného bednění. To výrazně šetří čas a náklady při hledání alternativních řešení během stavby. Stejně jako u GT-Floor Systemu, i GT-Wall System nabízí prostupové desky s výstupy potrubí PEHD o průměrech d25 nebo d32 pro připojení energetických pilot a prostupové desky s výstupy potrubí PEHD o průměrech d40 nebo d50 pro napojení geotermálních vrtů.
ROZDÍL MEZI BÍLOU A ČERNOU VANOU
Bílá vana je stavební konstrukce základů nebo svislých stěn, která je vyrobena z vodonepropustného monolitického betonu. Tento speciální beton plní dvě klíčové funkce: nosnou a hydroizolační. Díky svým vlastnostem bílá vana nepotřebuje žádnou dodatečnou hydroizolaci, což zjednodušuje konstrukční proces a snižuje náklady na materiály a práci. Je důležité, aby prostupy bílou vanou byly řádně připraveny a utěsněny, aby nedošlo k narušení její nepropustnosti. Název "bílá vana" je odvozen od přibližné barvy betonu, který je světle šedý až bílý.
Výhody:
- Integrovaná hydroizolace: Není potřeba dodatečná hydroizolace, což šetří čas a náklady.
- Jednoduchost konstrukce: Menší počet kroků v konstrukčním procesu.
- Trvanlivost: Díky kvalitnímu betonu je konstrukce odolná vůči průniku vody.
Nevýhody:
- Vyšší nároky na přesnost: Vyžaduje precizní přípravu a realizaci, aby byla zajištěna nepropustnost.
- Vyšší cena materiálu: Vodonepropustný beton může být dražší než běžný beton.
Černá vana je stavební konstrukce základů nebo svislých stěn, vyhotovená z vodopropustného materiálu, jako je běžný beton, cihly, nebo vápenopískové tvárnice. Tento typ konstrukce vyžaduje dodatečnou hydroizolaci, aby byla chráněna proti průniku vody. Hydroizolační vrstva se nejčastěji provádí pomocí asfaltových nátěrů, asfaltových pásů nebo PVC folií. Je nezbytné, aby všechny prostupy skrz černou vanu byly pečlivě napojeny na hydroizolaci, aby se zajistila její účinnost. Název "černá vana" pochází od barvy hydroizolačních materiálů, jako jsou asfaltové pásy, které jsou obvykle černé.
Výhody:
- Flexibilita materiálů: Lze použít různé stavební materiály podle potřeby a dostupnosti.
- Snazší opravy: V případě poškození hydroizolace je možné provést opravy bez nutnosti zásahu do hlavní konstrukce.
- Nižší náklady na materiál: Vodopropustné materiály mohou být levnější než vodonepropustný beton.
Nevýhody:
- Dodatečná hydroizolace: Vyžaduje další kroky v konstrukčním procesu, což může zvýšit čas a náklady.
- Potenciální riziko selhání izolace: Hydroizolační vrstvy mohou být poškozeny a ztratit svou účinnost.
