GT612-GT695

Kruhové sběrné šachty GT612 a GT695 jsou navrženy podle potřeb počtu větví primárního okruhu a průtoku teplonosného média. Kruhová šachta je vybavena vyšší tlakovou odolností vůči vnějšímu tlaku zeminy v porovnání s hranatými šachtami a zajišťuje tak dlouhou životnost.

• Sdružení primárního okruhu tepelného čerpadla země-voda pomocí plně vystrojeného systému rozdělovače/sběrače vyrobeného z PEHD pro 2-12 okruhů
• Možnost propojení jednotlivých okruhů ve sběrné šachtě umístěné mimo objekt
• Snadná instalace díky jednoduchému připojení odvzdušnění a výstupům přesahujícím šachtu

• Kruhová šachta GT612 pro sdružení 2-6 větví:
  • Průměr DN 612 mm, výška 800 mm
  • Tělo R-S d75, připojení na páteř d63 v levém i pravém provedení
  • Alternativně (pro 2-5 okruhů) s 6/4" uzavíracím kulovým kohoutem páteřního vedení s výstupem d50/d40
  • Standardně vystrojená průtokovými regulátory 8-38 l/min.

(možnost dodání s regulátory 2-12 l/min. nebo 5-42 l/min.)

• • Šachty jsou základně schopny unést zatížení do 200 kg, případně až 1 500 kg
•
• Kruhová šachta GT612 pro sdružení 5-8 větví:
  • Průměr DN 612 mm, výška 800 mm
  • Tělo R-S d90
  • Připojení na páteř d63/d75/d90
  • Alternativně (pro 5-6 okruhů) s 2" uzavíracím kulovým kohoutem páteřního vedení s výstupem d63
  • Standardně vystrojená průtokovými regulátory 8-38 l/min.

(možnost dodání s regulátory 2-12 l/min. nebo 5-42 l/min.)

• • Šachty jsou základně schopny unést zatížení do 200 kg, případně až 1 500 kg

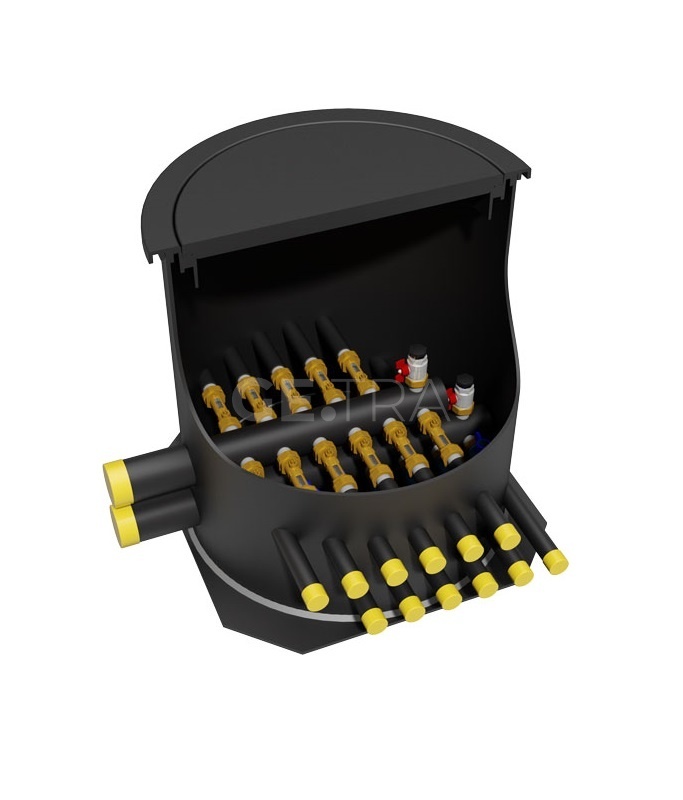

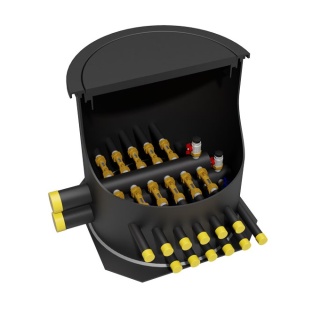

• Kruhová šachta GT695 pro sdružení 9-12 větví:
  • Průměr DN 695 mm, výška 800 mm
  • Tělo RS d90
  • Připojení na páteř variantně d63/d75/d90
  • Alternativně (pro 7-8 okruhů) s 2" uzavíracím kulovým kohoutem páteřního vedení s výstupem d63
  • Standardně vystrojená průtokovými regulátory 8-38 l/min.,

(možnost dodání s regulátory 2-12 l/min. nebo 5-42 l/min.)

• • Šachty jsou základně schopny unést zatížení do 200 kg, případně až 1 500 kg

Aktuální informace o dostupnosti a cenách Vám poskytneme na obchod@ge-tra.cz.
