ROZDĚLOVAČ/SBĚRAČ

Rozdělovač/sběrač primárního okruhu slouží k rozdělení/sdružení provozní kapaliny proudící v potrubí jednotlivých větví zemních plošných kolektorů (ZPK) anebo geotermálních vertikálních sond (GVS).

Rozdělovač a sběrač primárního okruhu je sestaven z PEHD potrubí v tlakové řadě PN16, výstupy s převlečnou maticí, 1" kulových kohoutů, redukce na připojení páteře a výstupů pro osazení odvzdušňovacího ventilu případně teploměru a manometru.

Armatury použité na rozdělovači/sběrači musí být odolné vůči teplonosné nemrznoucí směsi a musí odolávat teplotám pod bodem mrazu.

Celá sestava je v provozu desítky let proto se klade důraz na výběr materiálů, které tvoří celý systém RS.

Správně navržený rozdělovač/sběrač neovlivňuje průtokovou rychlost nemrznoucí směsi a nezvyšuje tlakovou ztrátu v systému. Proto je nutné, aby tělo RS bylo vhodně dimenzováno s ohledem na průtok a ideální rozdělení proudění. Snížením odporu v rozdělovači/sběrači dojde ke snížení příkonu oběhového čerpadla a zvýšení efektivity celého zařízení (COP).

Nedoporučujeme používat "alternativní náhrady" rozdělovače a sběrače jako jsou:

• Použití Y-kusů u zemního plošného kolektoru (lze použít pouze u sdružení dvou smyček do jedné u GVS), kdy není možné uzavřít jednotlivé smyčky. Při pozdějším případném poškození potrubí není možné dohledat, na které smyčce je netěsnost. Odvzdušnění je rovněž hůře proveditelné.
• Použití PPR rozdělovačů - při nižší teplotě dochází ke "křehnutí" materiálu a po letech provozování i jeho popraskání.
• Použití měděných rozdělovačů případně T-kusů s malým ø těla rozdělovače a sběrače mají za následek zvýšení odporu v průtoku.

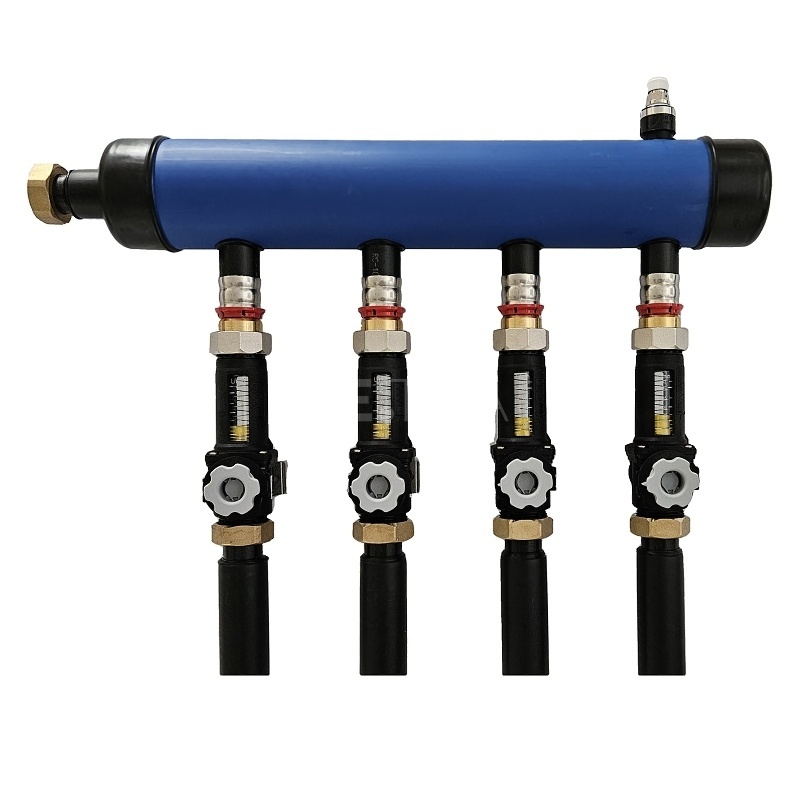

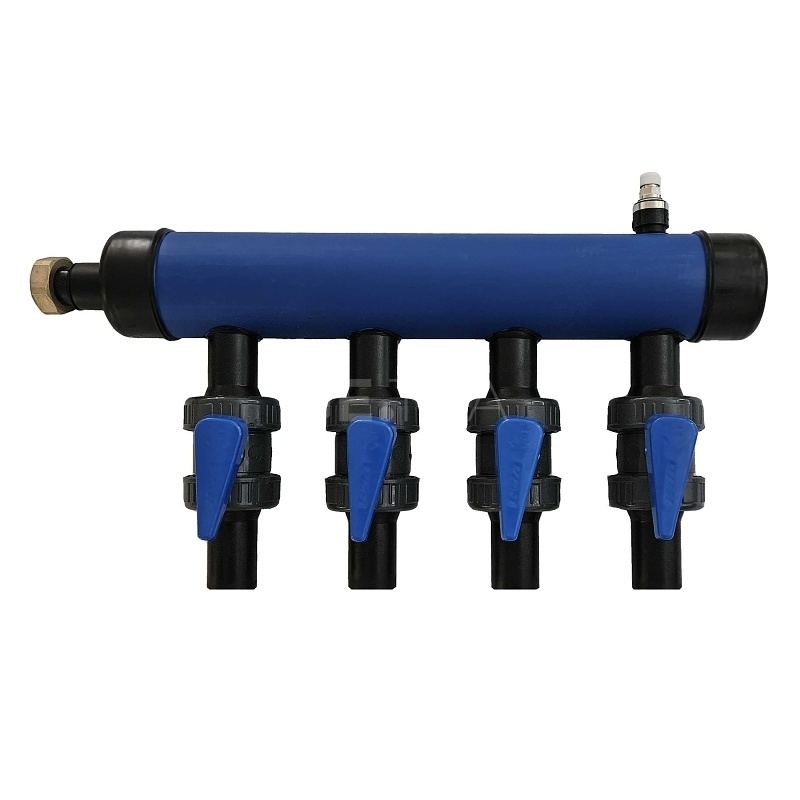

Set rozdělovače - sběrače pro sdružení 2-6 větví:

• Tělo RS: PN16 90x8,2 mm
• Osová rozteč: 120 mm
• Připojení na páteř: 5/4" převlečná matice s vnitřním závitem / PE d50
• Připojení na kolektor: 5/4" převlečná matice s výstupem PE d40 / d32

Dodávané rozdělovače a sběrače jsou vyrobeny z PEHD, který je dle směrnice VDI 4640 nejvhodnějším používaným materiálem.

Na základě poptávky/nabídky je možné dodávat i další varianty s větším počtem okruhů.
