VYVAŽOVACÍ ARMATURY - PRŮTOKOVÉ REGULÁTORY - KULOVÉ KOHOUTY

Popis produktu

PRŮTOKOVÉ REGULÁTORY

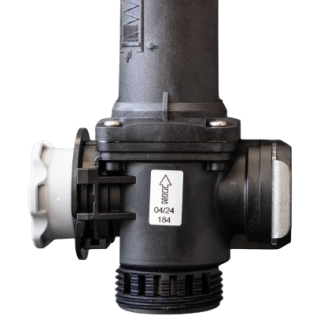

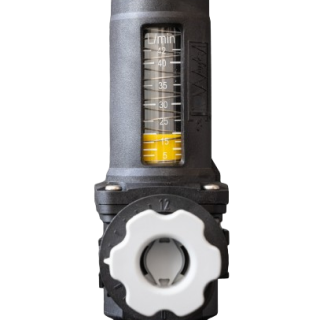

Regulátory průtoku Inline-setter nabízejí rychlou a snadnou metodu srovnání průtoku v topných a chladicích soustavách. Správná vyváženost okruhů zajišťuje optimální distribuci energie, efektivní a ekonomický provoz. Pomocí vyvažovacích ventilů Setter Inline a může jakákoliv kvalifikovaná obsluha srovnat rychlost průtoku ve všech okruzích a dosáhnout optimální hydronické vyváženosti celé soustavy bez nutnosti vyškolení a nákladných měřicích přístrojů.

KULOVÉ VENTILY

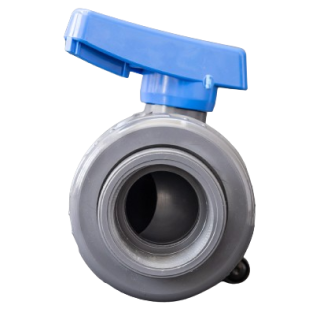

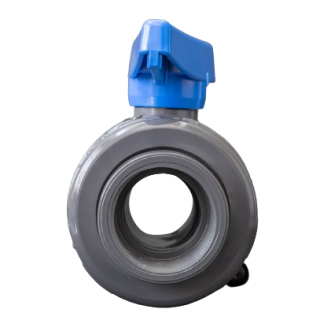

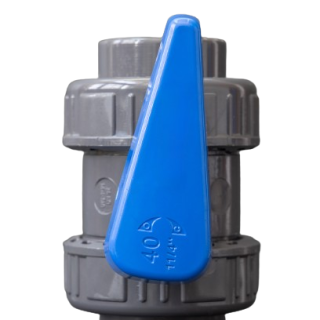

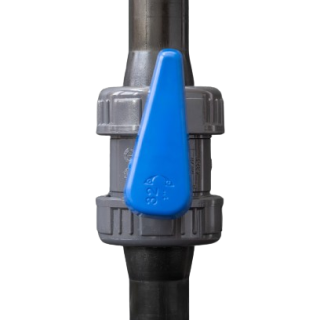

Kompaktní kulový ventil s dvěma závitovými spoji či přechody na PE, vyrobený z neměkčeného šedočerného polyvinylchloridu (PVC-U). Tento ventil je vybaven modrou ovládací pákou a slouží k regulaci proudění kapaliny v trubních rozvodech, kde je potřeba příležitostně zastavovat tok kapaliny.

Použití produktu

Regulační armatury slouží pro optimální vyvážení jednotlivých větví. Regulující armatury jsou zapotřebí zejména v instalacích, kde situace na pozemku neumožňuje provést uložení plošného kolektoru ve smyčkách se stejnou délkou. Nutnost jejich použití je rovněž při rozdílné vzdálenosti vrtů od sběrné šachty případně rozdělovače/sběrače umístněného v technické místnosti. Správné použití průtokových regulátorů v primárním okruhu zabezpečuje optimální účinnost systému při jímaní geotermální energie z plošných kolektorů případně geotermálních vrtů. Při chybném seřízení anebo jejich absenci by mohlo dojít k nerovnoměrnému vytěžování jednotlivých větví

Instalace kulového ventilu se provádí pomocí dvou závitových spojů, které jsou utěsněny vhodnou těsnící páskou a zajištěny převlečnými šroubeními. Modrá ovládací páka je v šedočerných potrubních systémech snadno viditelná, což umožňuje rychlou a spolehlivou identifikaci pozice ventilu (otevřeno/zavřeno). Termoplastický elastomer na bázi polypropylenu, použitý pro výrobu sedla ventilu a uzavírací koule, zajišťuje díky svým vynikajícím mechanickým vlastnostem hladký chod ventilu a v kombinaci s těsnícími „O“-kroužky také perfektní těsnost. V případě potřeby je možné jednotlivé díly kulového ventilu, včetně těsnících „O“-kroužků, snadno vyměnit nebo demontovat.

Parametry produktu

Regulující armatury jsou v případě požadavků již součástí kruhové sběrné šachty GT400, sběrné šachty MONO, sběrných šachet GEO případně systému rozdělovače/sběrače v provedení Inline-setter s průtokem 8-38 l/min. variantně 5-42 l/min. anebo 2-12 l/min.

Přednosti pro uživatele:

PRŮTOKOVÉ REGULÁTORY

Přesné a rychlé vyvážení soustavy
Okamžité odečítání nastaveného průtoku v l/min. (pozor na započítání koeficientu jednotlivých typů kapalin)
Vysoká přesnost měření v definovaném rozsahu průtoku
Regulační prvek s nastavitelnými polohami a uzavírací funkcí
Instalace v libovolné pozici
Nevyžadují údržbu
Nízká tlaková ztráta v použitelném rozsahu průtoků

KULOVÉ VENTILY
